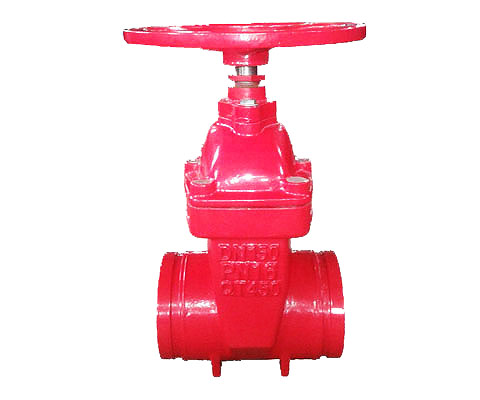

溝槽暗桿密封閘閥

暗桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
簡介
暗桿閘閥又叫旋轉桿閘閥 ( 亦叫暗桿楔式閘閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變?yōu)橹本�(xiàn)運動，也就是將操作轉矩變?yōu)椴僮魍屏�。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2~1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。
通用要求
1.1暗桿閘閥規格及類別，應符合管道設計文件的要求。
1.2暗桿閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。
1.3暗桿閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；彈性座封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。
1.4暗桿閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。
標質
2.1閥體材質，應以球墨鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。
2.2閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。
2.3螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。
2.4閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。
2.5密封面的材質
①彈性座封閘閥類別不一，密封方式及材質要求不一；
②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；
③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據；
2.6閥軸填料
①由于管網中的彈性座封閘閥，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果；
②閥軸填料亦應在承受頻繁啟閉時，密封效果的良好性；
③鑒于上述要求，閥軸填料力求終身不換或十多年不更換；
④填料若需更換，氣動閥設計應考慮能有水壓的狀況下更換的措施。
操作機構
3.1彈性座封閘閥操作時的啟閉方向，一律應順時針關閉。
3.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。
3.3為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。
3.4暗桿閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。
3.5暗桿閘閥啟閉程度的顯示盤
①暗桿閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；
②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；
③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。
3.6若彈性座封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。
四，暗桿閘閥的性能檢測
4.1閥門某一規格批量制造時，應委托權威性機構進行以下性能的檢測：
①閥門在工壓狀況下的啟閉力矩；
②在工壓狀況下，能保證閥門關閉嚴密的連續啟閉次數；
③閥門在管道輸水狀況下的流阻系數的檢測。
4.2閥門在出廠前應進行以下的檢測：
①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；
②閥門的關閉狀況下，兩側分別承受1.1倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求。
五，暗桿閘閥的內外防腐
5.1閥體(包括變速傳動箱體)內外，首先應拋丸清砂除銹，力求靜電噴涂粉狀無毒環氧樹脂，厚度達0.3mm以上。特大型閥門靜電噴涂無毒環氧樹脂有困難時，亦應刷涂、噴涂相似的無毒環氧漆。
5.2閥體內部以及閥板各個部位要求全面防腐，一方面浸泡在水中不會(huì )銹蝕，在兩種金屬之間不產生電化學腐蝕；二方面表面光滑使過水阻力減少。
5.3閥體內防腐的環氧樹脂或油漆的衛生要求，應有相應權威機關的檢測報告�；瘜W(xué)物理性能亦應符合相關要求。
六，暗桿閘閥包裝運輸
6.1閥門兩側應設輕質堵板固封。
6.2中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。
6.3大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。
七，暗桿閘閥出廠說明書
氣動閘閥是設備，在出廠說明書中應標明以下相關數據：
閥門規格；型號；工作壓力；制造標準；閥體材質；閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩；制造廠廠名；出廠日期；出廠編號；重量；連接法蘭盤的孔徑、孔數、中心孔距；以圖示方式標明整體長、寬、高的控制尺寸；閥門流阻系數；有效啟閉次數；閥門出廠檢測的相關數據及安裝、維護的注意事項等。
八，暗桿閘閥標準匯總標準編號
標準中文名稱 標準英文名稱
JB/T6376-19922005復審氣動閥用橡膠密封圈 溝槽尺寸和公差
JB/T6375-19922005復審氣動閥用橡膠密封圈 尺寸系列和公差
ANSI/NFPA T 3.21.4 R2-2000 氣動閥.NFPA/T 2.6.1 R2-2000補充件:液動元件壓力額定值.檢驗疲勞和確定含金屬外殼的液動氣動閥的壓力的碎 Pneumatic valve - Pressure rating supplement to NFPA/T2.6.1 R2-2000, Fluid power components - Method for verifying the fatigueestablishing the burst pressure ratings of the pressure containing envelope of a metal fluid power pneumatic valve
BS 4151-1967 輸入信號為 3至151b/in壓力計的氣動閥定位器的評定方法 Method of evaluating pneumatic valve positioners with input signal of 3 to 15 lbf/in
相關信息
1.暗桿閥門在開關時方向盤與閥桿是連接在一起相對不動的，它是通過閥桿在固定點轉動來帶動閥瓣向上提升和下閘來完成啟閉的。明桿閥門則是通過閥桿與方向盤的螺紋傳動來提升或者降下閥瓣。說簡單點就是明桿閥門是閥瓣連著閥桿一起做上下運動，方向盤始終在固定點。
2.暗桿法蘭閘閥的提升螺桿是只旋轉而無上和下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板，沒有可見的門架;明桿法蘭閘閥的提升螺桿是外露的，螺母緊貼手輪且是固定的(不旋轉也不軸向移動)，通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移，外觀為有門形支架。進口泵 卡斯特紅酒閥門
3.暗桿閥門就是看不見絲杠，而明桿的就是能看見絲桿的。
