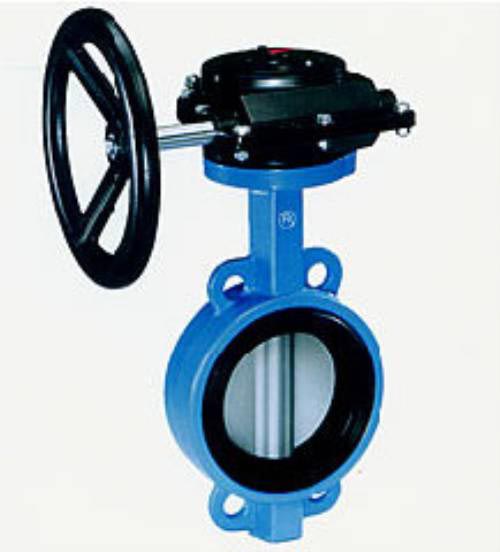

蝸輪蝶閥D371X-16

蝸輪蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
簡介
蝸輪蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處于完全開啟位置時，蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇 閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
用途和性能規范
1.1 適用范圍
D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。
D341X-1.6C型軟密封閥門適用溫度90 - 100℃。
它們適用于空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。
1.2 閥門的性能規范

結構說明與原理
2.1結構：垂直板式結構，閥桿為整體式。
2.1.1金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。
2.1.2軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。
2.2工作原理
2.2.1金屬密封閥門的設計是采用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦。
2.2.2橡膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之后，閥座與密封圈之間迅速脫離，從而減少摩擦。
2.3閥門的驅動方式
閥門的驅動方式為蝸輪手動機構，將手柄順時針?lè )较蛐�轉90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。
2.4. 主要零件材料：
